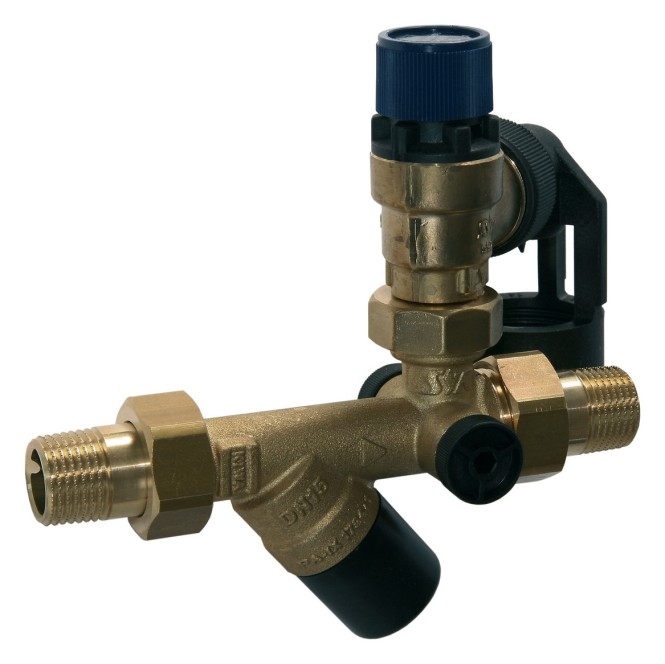

SYR Sicherheitsgruppe 24 SYRobloc DN 15, mit G1/2" Verschraubungen und 6 bar
Artikel-Nr.: E00261
Die SYR Sicherheitsgruppe 24, DN 15 dient dem optimalen Schutz vor
Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE),
entsprechend DIN 1988, Teil 2; DIN 4753, Teil 1 und DIN EN 1488.
Sie
erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im
Hochbau) der Klasse 1
und enthält in kompakter Form alle Bauelemente,
die nach DIN 1988 und DIN EN 1488
zur Ausrüstung von TWE’s
vorgeschrieben sind.
Das Sicherheitsventil schützt den nachgeschalteten
TWE und der Rückflussverhinderer unterbindet das Rückfließen erwärmten
Trinkwassers.
Die Sicherheitsgruppe 24, DN 15 besteht aus Absperrung,
Rückflussverhinderer, Manometeranschluss und Membran-Sicherheitsventil
sowie Ablauftrichter.
Das leicht austauschbare Membran-Sicherheitsventil
mit verschleißfestem Edelstahlsitz ist zur Anpassung an
unterschiedliche Einbauverhältnisse
durch einen Verschraubungsanschluss
um 360 Grad drehbar.
Verschraubungen mit R ½"
Technische Daten:
Eingangsdruck: 10 bar nach DIN EN 1488
Betriebsdruck: max. 80% des Ansprechdrucks vom Sicherheitsventil
Betriebstemperatur: max. 30°C Eintrittstemperatur
Max. Nenninhalt TWE: 200 Liter
Ansprechdruck:
Werkseitig: 6 bar
Medium:
Trinkwasser
Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-p
Einbaulage: beliebig
Durchflussleistung: DN 15: 2,0 m³/h bei ?p 1,0 bar
ABP-Nr.: PA-IX 1794/I
